국내.외 현존하는 모든 타입의 롤러를 제작가능하며, 사진자료, 도면, 스케치(직접 드로잉 한)가 된 자료를 제출 해 주시면 상세 상담후 견적을 드리며, (선금입금) 과 동시에 제작이 들어갑니다.
제작에 대해 잘모르셔도 대략적으로 만들고자 하는 형태와 치수를 제공해주시면 제작 가능 범위안에서 상담후 맞추어 제작을 해드립니다.
팩스 : 051 - 319 - 2528
이메일 : byg5657@naver.com
담당자 직통전화 : 051 - 319 - 2525~7
자료 보내실 번호 : 010 8738 2468 / 010 5591 6602
* 문의 전화는 사무실로 해주시고 휴대폰 번호로는 자료만 보내주세요.

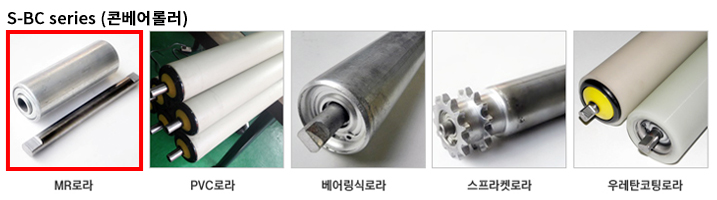

 S-BC series [콘베어 롤러] |
MR ROLLER
CONVEYOR의 중요 구성부품중의 하나로서 ROLLER의 중요한 POINT는 회전이며 회전저항은 CONVEYOR 전체의 주행 저항 및 가동마력을 중가시키고 BELT의 장력을 크게 하는 원인이 된다. CONVEYOR의 특성에 맞는 ROLLER의 선정은 대단히 중요하다.
※주문사양임(샤프트 양단형,TAP,반달형,핀형)
PRESS BEARING ROLLER
PRESS BEARING을 사용 제작된 제품이며 운반물의 중량이 적은 CONVEYOR의 ROLLER 및 SPEED가 10M/min 미만일 경우가 적합하다.
- 종류 : MR LOLLER
구조 및 DIMENSIONS
MR ROLLER
※주문사양임(샤프트 양단형,TAP,반달형,핀형)
| TYPE | D | d | L(주문사양) | L1 | 표면처리 | REMARKS |
| MR 01 | 42.7(1½″) | 12 | L3+28 | ※ | ||
| MR 02 | 48.6(1½″) | 12 | L3+28 | ※ | ||
| MR 03 | 50.8 | 12 | L3+28 | ※ | Zn도금 | |
| MR 04 | 60.5(2″) | 12 | L3+28 | ※ | ||
| MR 05 | 60.5(2″) | 15 | L3+28 | ※ |

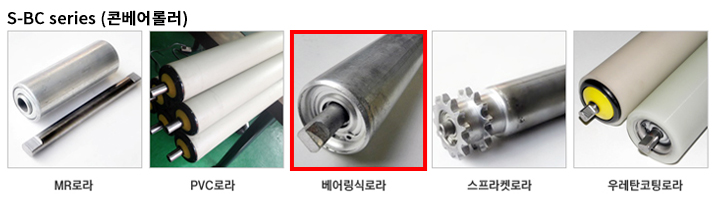

BALL BEARING ROLLER
BALL BEARING을 사용하여 제작된 ROLLER이며 운반물의 하중이 중하중 및 회전이 정숙해야 되는 CONVEYOR에 사용되고 일반적으로 가장 많이 알려진 CONVEYOR용 ROLLER이다
| 종류 |
| - FREE ROLER / - POWER ROLLER / - TAPER ROLLER / - 환BELT ROLLER |
| - POWER & FREE ROLLER(ACCUMULATOR용) / - RUBBER COATING ROLLER / - 기타특수 ROLLER |
| FREE ROLLER ( WHITOUT SEAL ) |
 |
DIMENSIONS
| TYPE | D | d | L1(주문사양) | L1 | W | 표면처리 | 사용 B/G |
| DR0321N | 1¼″(42.7) | 12 | L1 + 28 | ※ | 8 | Zn도금 | #6201 |
| DR0401N | 1½″(48.6) | 12 | 8 | #6201 | |||
| DR0402N | - | 15 | 12 | #6202 | |||
| DR0502N | 2″(60.5) | 12 | 8 | #6201 | |||
| DR0503N | - | 15 | 12 | #6202 | |||
| DR0505N | - | 17(20) | L1 + 34 | 14 | #6204 |
BRACKET
BRACKET는 ROLLER를 FRAME에 부착하기 위한 것으로 축경 또는 형상에 따라 구분됩니다.
TAPER ROLLER
ROLLEP의 OUT SIDE DIAMETER가 D1(MIN) : Ø40,D(MAX):Ø125의 범위 및 LENGTH(L1)가 1300ℓ가능하며 그 이외의 치수는 수요자의 사양에 의하여 제작합니다(※주문사양임)
TECHINICAL DATA (ROLLER 길이 L = 500mm기준)
| 파이프경 | 샤푸트경 | LOADING DATA (Kgf) | SPEED(m/mim) | 전용 B/R/font | REAMRKS |
| Ø38.1 | Ø12 | 100 | 40 | 6002ZZ | |
| Ø42.7 | Ø12 | 100 | 40 | 6002ZZ | |
| Ø48.6 | Ø12 | 120 | 40 | 6002ZZ | |
| Ø50.8 | Ø12 | 140 | 70 | 6002ZZ | |
| Ø60.5 | Ø12(14) | 140 | 70 | 6002ZZ |
